700-1000N数显测力计（推拉力测试台）的选型

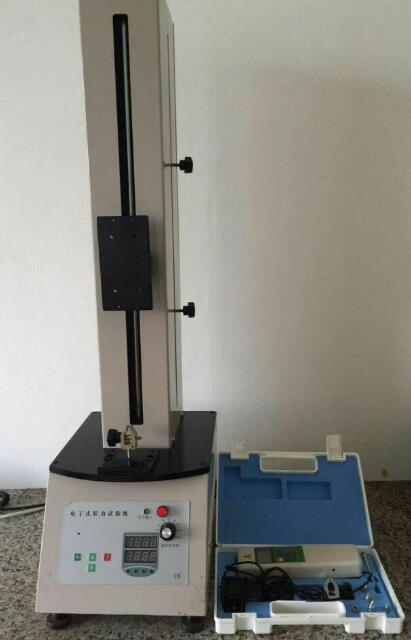

FTH电动单柱机台（推拉力测试台）的选型:
一、功 能：
FTH电动单柱机台（推拉力测试台）是为甘坛FA系列和NK系列推拉力计配套用的推拉负荷试验台。本产品采用双立杆结构，具有稳定性好，适用范围广，使用方便等优点，并具有无级调速，手动（点动）、自动控制切换功能。适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试。
二、特 点：
1、电动加载，无级调速，齿轮传动
2、结构紧凑，传动平稳
3、操作简单，并可结合各种夹具使用
三、规格参数：
型号 FTH-200-500N FTH-400-500N FTH-700-500N FTH-200-1000N FTH-400-1000N FTH-700-1000N
负载 500N 1000N
有效行程 200mm400mm 700mm 200mm 400mm 700mm
测试速度 25-280mm/min（参考值）
工作原理
电压 AC 220V
外形尺寸 250×370×780 250×370×980 250×370×1270 250×370×780 250×370×980 250×370×1270

净重 38kg 40kg 42kg 38kg 40kg 42kg

FTH电动立式测试机台系列的选型

四、安装方法:
传感器内置式：将4-M6螺丝穿入固定块4-φ6.2孔中，在螺纹方向各套入1个垫圈，并与安装板上4-M6螺纹旋紧，推拉力计的安装板上安装孔分为两组,分别为30×145、40×90。用户可根据自己的需要确定。
五、控制面板使用方法:
1. 电源开关：当按下按钮时,接通电源,再次按下,电源断开。

2. 速度控制：由于被测物体及用户要求的不同,当调整调速器旋钮时,载体的运动速度为20～200mm/min。

六、功能控制：
手动/自动，当将旋钮旋至手动时，如使载体运动，则需按住升或降键，断开则运动停止。当旋钮旋至自动时，如使载体运动则直接按升或降键。
七、行程调整:
立柱后侧有两个螺钉,用标配的六角板手松开,调到合适的位置,控制滑动块,即可达到要求。
八、计数器使用方法：

计数器上方为数字显示屏、记录试验次数，下方为预置按钮，共4个，从左至右分别为个、十、百、千，表示预设置可设在0~9999的范围内。如：用户对某一产品进行连续测试，测试次数为9999， 需分别在4个按钮上调节，调至显示为9999，再按手动/自动按钮，即可进行测试9999次，运行9999次后自动停止，如需再次测试，按停止按钮即可。

FAV手动卧式测试系列架的选型
九、功 能：
手动卧式测试系列架适配国产和进口 NK 、 NLB 、ALB 等系列指针式推拉力计和 FA系列数显式推拉力计作拉压负荷、插拔力测试等工作。
十、特 点：
1、卧式安装；
2、手动操作，操作简单稳定；
3、可将本机架安装于桌（台）面使用，使机架更加稳固。
十一、规格参数：
·有 效 行 程: 50mm
· 大 负 荷：500N
·长 × 宽× 高：450×190×180 mm
·净 重：10.6kg
·测试区有效面积：105×100 mm ，可达105×152mm
注：推拉力计需另购
十二、安装方法：
1、将安装条从测力架上拆下；
2、将安装条与安装孔4-M3联接牢固；
3、将安装条与组件安装到测力架上。
