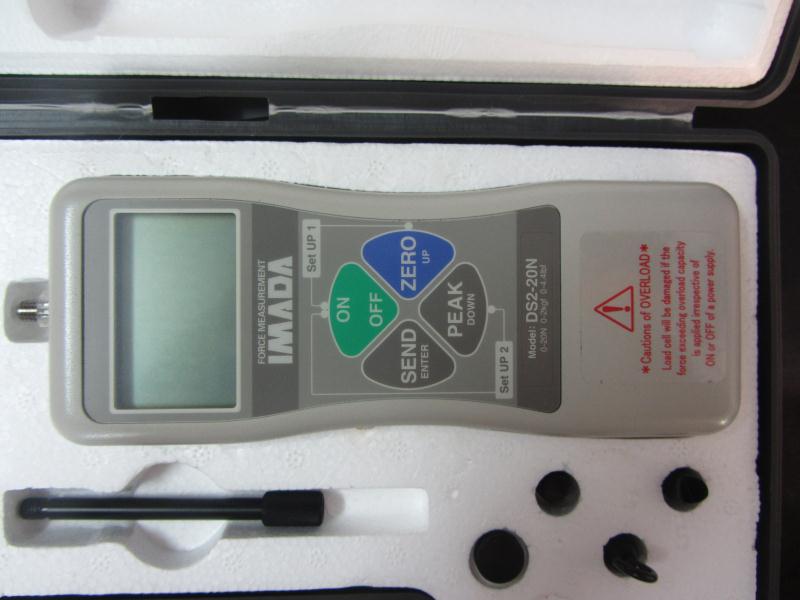

日本依梦达IMADA|推拉力计DS2-500N中文使用说明书/新版

规格型号:

品 名	型        号	工作范围	显示值	*小读值	测量杆
推拉力计	DS2-  2N	2N(200gf)	2.000N(200.00gf)	0.001N(0.1gf)	M6
推拉力计	DS2-5N	5N(500gf)	5.000N(500.00gf))	0.001N(0.1gf)	M6
推拉力计	DS2-20N	20N(2kgf)	20.00N(2.000kgf)	0.01N(0.001kgf)	M6
推拉力计	DS2-50N	50N(5kgf)	50.00N(5.000kgf)	0.01N(0.001kgf)	M6
推拉力计	DS2-200N	200N(20kgf)	200.00N(20.00kgf)	0.1N(0.01kgf)	M6
推拉力计	DS2-500N	500N(50kgf)	500.00N(50.00kgf)	0.1N(0.01kgf)	M6
推拉力计	DS2-1000N	1000N(100kgf)	1000N(100.0kgf	1N(0.1kgf)	M6

一、按键功能
ON/OFF 键：电源开关键
SEND 键：按一下，确认功能；按住不放，即可传输资料
PEAK 键：±PEAK／TRACK值或＋PEAK／－PEAK切换键
ZERO 键：显示屏、归零键按住 ZERO 键，并按 ON/OFF 键打开电源，即可进入测定条件、设定模式。
按住 SEND 键，并按 ON/OFF 键打开电源，即可进入记忆管理模式。
在已开机状态下同时按 PEAK + ZERO 键三秒钟，进入功能设定模式。当已在功能设定模式下：同时按 PEAK 键 + ZERO键五秒钟，将恢复原始设定。
二、功能设定
当在已开机状态下，同时按住 ZERO + PEAK 键三秒钟CF9 〃Ｆ０〃 显示后，可按 PEAK 键〈进入下一个功能模式〉或按ZERO 键〈回到上一个功能模式〉来选择自Ｆ０～Ｆ６共七种功能模式。
当选择好需要设定的功能模式时，按 SEND 键即可进入该功能设定模式，设定完成后按 SEND 键退回 F End 即设定完成。
Ｆ０→记忆资料确认功能
按 PEAK 键，即可找寻下一笔资料，按 PEAK 键不放速度加快,按 ZERO 键，即可找寻上一笔资料，按 ZERO键不放速度加快。  按 SEND 键 , 确定后进入下一个功能模式。
Ｆ１→上、下限设定比较测定功能
上限设定：按 PEAK 键，即可增加数据，按 PEAK 键不放速度加快。按 ZERO 键，即可减少数据，按 ZERO键不放速度加快。 ； ； ； ； ； 按 SEND 键 , 确认后进入下限设定功能模式，下限设定：按 PEAK键，即可增加数据，按 PEAK 键不放速度加快,按 ZERO 键，即可减少数据，按 ZERO 键不放速度加快。 ； ； ； ； ；按 SEND 键 , 确认回到End 设定功能模式。
Ｆ２→PEAK值设定模式
按ZERO 键或　PEAK 键选择Or/AndPEAK模式：再Or模式中，可以读取瞬间*大值；在And模式中，可同时抓取压力及张力两个值（即推力和拉力*大值）。可由按PEAK键来分别显示，按 SEND 键进入下一个自动储存 PEAK值功能，按 ZERO 键或PEAK键选择ON/OFF，当在ON时，〝mem〞出现在显示屏时按ZERO 键，此时上一个PEAK 键值将会自动储存。按SEND键回到F End模式。
Ｆ３→自动归零模式
按 ZERO 键或 PEAK 键选择ON/OFF ，当在选择ON时，〝●〞出现在显示屏左边再按乙次SEND键，可调整测定值停留时间后归零（10 ~ 25.5秒），按SEND 键确认。此时代表在自动归零模式之中。
Ｆ４→按键声功能
按 ZERO 键或 PEAK 键选择ON/OFF ，当在选择ON时，按键会有声响，按 SEND 键进入下一个警示声设定模式。按ZERO 键或 PEAK 键选择ON/OFF，当选择ON时，〝▃ ▅█〞出现在显示屏上，当测定值乂于设定上限值时，会出现警示声响，按SEND 键回到F End模式。
Ｆ５→屏幕反转功能 按 ZERO 键或 PEAK 键选择屏幕之反转设定。　　按 SEND 键回到FEnd模式。
Ｆ６→自动关闭电源功能 按 ZERO 键或 PEAK 键可选择自动关闭电源时间，当〝〞出现在显示屏上时，屏幕将会依设定的5、10、30或60秒自动关闭电源。按 SEND 键回到F End模式。Ｅnd→再按SEND键乙次　结束设定功能 ；
參．量测条件设定模式
按住 ZERO 键，并按 ON/OFF 键打开电源，当CF9〃┌┐┐０〃显示后，可按 PEAK 键〈进入下一个功能模式〉或按 ZERO键〈回到上一个功能模式〉来选择自┌┐┐０～┌┐┐３共七种功能模式。 ；当选择好需要设定的功能模式时，按 SEND键即可进入该功能设定模式，设定完成后按 SEND 键退回 F End 即设定完成 。
0→单位切换模式
按住 ZERO 键或PEAK 键选择切换单位，确认后按SEND 键回到设定模式（End）。
l→ PEAK读取速度选择模式（Fd）
按ZERO 键或PEAK 键可选择０～６种速度。０是读取速度*快；
FdO＝ 1000 次／秒，　　（对于冲击或破坏试验〝Fd0〞是*适合的选择）
Fd１= ； 125 次／秒　　　　　　　　　　　　　　　　　　　
Fd２=  63  次／秒
Fd３=  31 次／秒
 Fd４= 16  次／秒
Fd５=  8  次／秒
Fd６= 4  次／秒
确认后按SEND 键回到设定模式（End）。 ； ；┌
２→ ＋／－讯号切换模式
可由按ZERO 键或PEAK键选择ON/OFF。当选择OFF时，压力端　　为＋值讯号，当选择ON/OFF时，压力端为－值讯号。当此时〝●〞讯　　号会出现在屏幕的右边，确认后按SEND键回到设定模式（End）。。
３→输出选择模式
限使用ZP系可由按ZERO 键或PEAK键选择USBON/OFF决定输出讯号由USB　　或RS-232C输出。当选择ON时，USB讯号会出现在显示屏的左下方，确认后按SEND键回到设定模式（End）。End→再按SEND 键乙次　结束设定功能 ；
三．记忆管理模式
按 SEND 键并按 ON/OFF键打开电源，即可进入记忆管理模式。
按 PEAK 键跳到上一个数据，按住不放速度加快，按 ZERO 键回到下一个数据，按住不放速度加快。
按 SEND 键，可删除记忆。在内存中，当两个〝●〞出现在数据外边时，表示这是记忆值。如果，当你按 SEND键不是记忆值时，会出现Error讯息，并显示记忆号码（1秒）、量测值（2秒）。按住 SEND键不放三秒钟，删除所有的记忆资料，（当内存中完全空白时，会出现〝- – – -〞→GO TO 〝F〞模式 End）。按 ON/OFF键关闭电源 ； ； ；１．请勿超过负荷使用，以免造成感应器损坏。
２．充电时请确认使用电源为110V或220V。
３．万一损坏时，请勿自行拆装。
